毛刷應用：高速公路護欄清洗裝置

????? 高速公路兩側都安裝有護欄，護欄的主要作用之一是誘導駕駛員視線，防止運行中失控車輛駛出路外，護欄的維護除日常巡回檢查有無異常情況外，還需要定期清潔清洗。

????? 目前，國內高速公路的清潔清洗方式通常有人工清潔和機械清洗兩種。人工清潔的成本低，但需要人員多，且清潔效率低，對交通的干擾大，事故風險高。目前采用較多的是護欄清洗車，利用旋轉毛刷刷洗護欄。本文介紹一種清洗裝置，結合護欄的結構特點而設計，以護欄本身為導軌，工作時，清洗裝置直接安放在護欄上，由電機驅動可以在護欄上自由滑動，清洗過程中依靠裝置本身的重力所產生的力矩來施加清洗過程中所需要的壓力施均勻，清洗效果好。

????? 一、清洗裝置方案設計的原理

????? 1、護欄清洗裝置以護欄本身為導軌，通過槽輪直接安放在護欄上，裝置具備獨立驅動設備，可以自行的在護欄上前進。

????? 2、適應公路的波形梁護欄結構標準工作時同時實現高壓水洗，毛刷刷洗和抹布擦洗。抹布采用插補原理設計，能夠始終使抹布與欄面保持良好接觸，增強清洗效果。

???? 3、依靠裝置本身重力所產生的力矩來施加清洗過程中所需要的壓力，施力均勻，清洗效果好。

???? 二、清洗裝置的結構

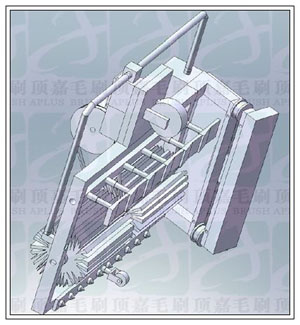

???? 新型高速公路護欄清洗裝置由水箱、機架、電機、水泵、噴嘴、毛刷、抹布、掛輪架、槽輪和電路系統等組成。掛輪架和機架通過螺絲剛性連接，電機通過減速箱帶動槽輪轉動，電機通過同步帶帶動毛刷轉動，噴水架上有多個噴嘴，噴水架通過乳膠水管與水泵出水口相聯接，水泵的入水口與水箱相通。作業時，只要將槽輪對準高速公路護欄的上緣，開啟電機和即可以實現護欄的自動清洗。

???? 1、水箱

??? 水箱通過簡易夾緊設備安裝在掛輪架上，其尺寸為300mm×100mm，在其上部有進水口，通過軟水管與水車相連，水車向水箱供水。水箱主要起過渡儲存水的作用。

???? 2、機架和掛輪架

???? 所有的零件均裝配在機架和掛輪架上。機架和掛輪架通過螺絲剛性聯結，二者聯結角度為，當草槽輪卡住護欄時，機架近似處于鉛垂面上。機架沿欄面方向上的中部分別安裝前后兩個導輪，其中前導輪通過減振與機架相聯結。正常工作時前后導輪均與欄面接觸。

???? 3、噴水架和噴嘴

??? ?噴水架固定在機架的前端，其長度比欄面略短，其上有一系列噴嘴。噴水架通過乳膠管與水泵出水口相聯結，當泵工作時，噴嘴能噴射出高壓水流，實現對欄面的潤濕和第一道清洗。

??? ?4、毛刷

???? 由直徑為1mm左右的尼龍絲做成尼龍束，并將尼龍束固定在剛片上，鋼片再套在毛刷軸上，分為上下兩個毛刷，兩毛刷之間安裝有一個小同步帶輪，毛刷軸裝配在位于機架上下兩邊緣中部的軸承上。小同步帶輪通過同步帶和大同步帶輪相連接，電機帶動大帶輪工作時，毛刷能以300r/min的速度旋轉對欄面進行刷洗，完成第二道清洗。實踐表明，毛刷對護欄板具有最佳作業力矩時，毛刷的回轉中心到護欄板表面的垂直距離H大約為毛刷旋轉伸開半徑的1/3~1/2，因此，毛刷的直徑為取200mm。

???? 5、抹布

??? 采用插補的原理進行設計。用螺絲將抹布架固定在機架上，抹布架朝向護欄的一面安裝有一系列小減掙，在減振的另一端連接有彈性抹布(可以拉伸)。減振的長度設計是使其無論在與欄面的何處接觸時均處于壓縮狀態。在擦洗波形(W)欄面時，波峰(欄面的高處)將減振大量壓縮，處于而波谷處的減振被少量壓縮，使彈性抹布在欄面上也成波形(W)分布，始終和欄面保持良好的接觸，從而增強擦洗的效果，完成第三道清洗。

???? 6、槽輪

???? 安裝在掛輪架上，使其槽能卡在護欄的上緣上。槽掄通過減速箱與電機相連接，電機工作時帶動槽輪沿護欄方向前進。

??? ?7、電路系統

??? 由于裝置用于野外作業，因此，采用蓄電池作動力源，不工作時可以進行充電。為了提高清洗護欄的作業功能，柱刷的旋轉方向與清洗車的行駛方向應是順洗(即柱刷旋轉的切線方向與車駛方向相同)，此時，毛刷只要進行單向旋轉即可以。
